帕累托图
- 分类:学无止境
- 时间:2022-05-26
简介帕累托图
帕累托图可以用来分析质量问题,确定产生质量问题的主要因素。按等级排序的目的是指导如何采取纠正措施:项目班子应首先采取措施纠正造成最多数量缺陷的问题。从概念上说,帕累托图与帕累托法则一脉相承,该法则认为相对来说数量较少的原因往往造成绝大多数的问题或缺陷。

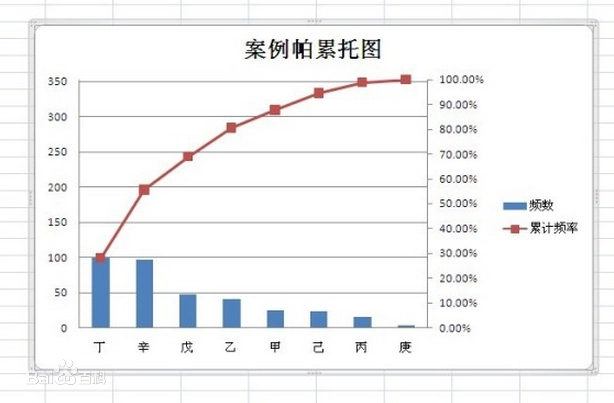

排列图用双直角坐标系表示,左边纵坐标表示频数,右边纵坐标表示频率.分析线表示累积频率,横坐标表示影响质量的各项因素,按影响程度的大小(即出现频数多少)从左到右排列,通过对排列图的观察分析可以抓住影响质量的主要因素.
帕累托法则往往称为二八原理,即百分之八十的问题是百分之二十的原因所造成的帕累托图在项目管理中主要用来找出产生大多数问题的关键原因,用来解决大多数问题。
在帕累托图中,不同类别的数据根据其频率降序排列的,并在同一张图中画出累积百分比图。帕累托图可以体现帕累托原则:数据的绝大部分存在于很少类别中,极少剩下的数据分散在大部分类别中。这两组经常被称为“至关重要的极少数”和“微不足道的大多数”。
帕累托图能区分“微不足道的大多数”和“至关重要的极少数”,从而方便人们关注于重要的类别。帕累托图是进行优化和改进的有效工具,尤其应用在质量检测方面。
传统的帕累托图通过简单易懂的条形图格式来进行缺陷代码的显示和原因分析。鉴于它的简便性,帕累托图一直都没有被作为一个高效的SPC控制图分析工具来使用。但随着SPC软件技术的不断扩展,21世纪后也出现了多级帕累托图。可以想象一下,用一张帕累托图来显示缺陷代码,我们同时还可以把这些代码按照班次、客户代码、员工、产品批次,零件或者任何与数据关联的描述符来进行分类表示,该是一件多么便捷的事情。
